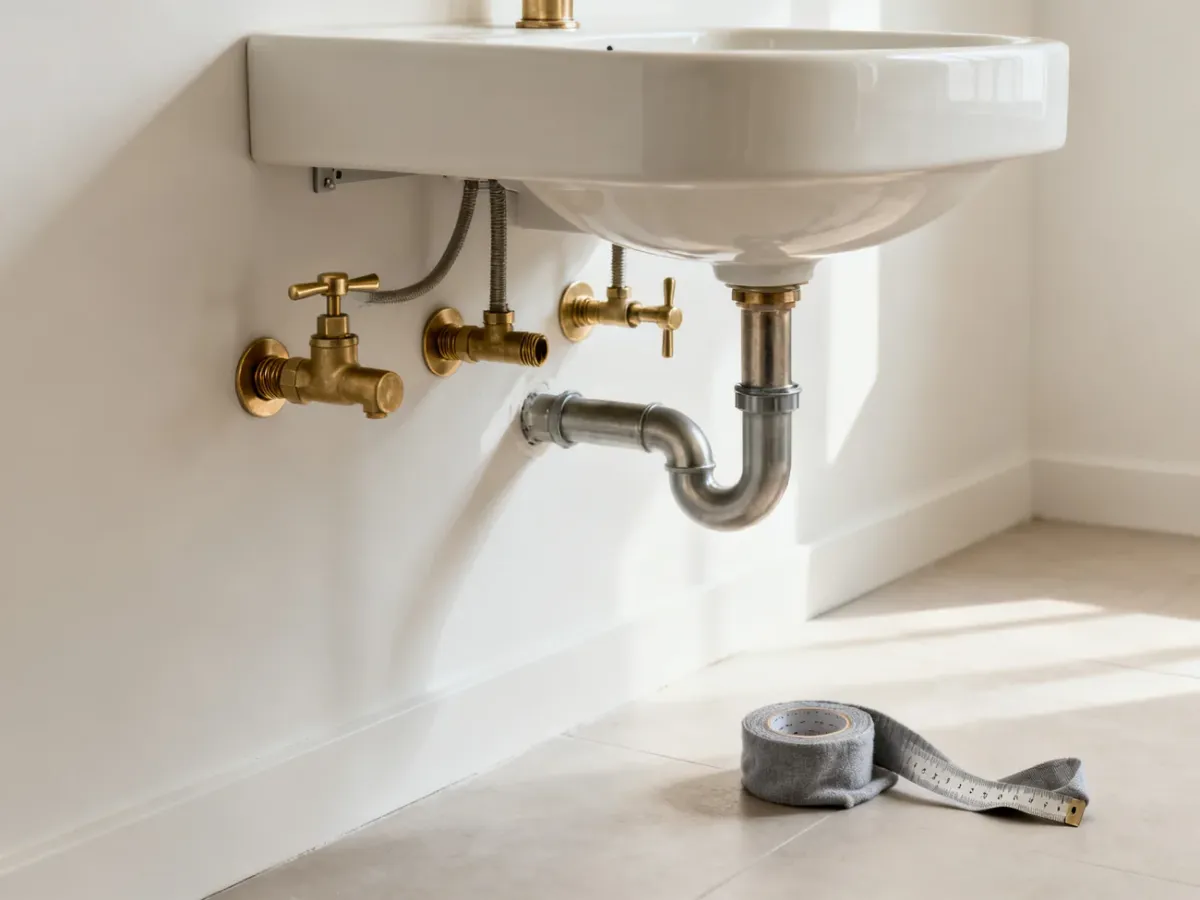

Zawory kątowe do umywalki montuje się zwykle na wysokości 55–65 cm od poziomu gotowej podłogi. Oś odpływu kanalizacyjnego powinna znajdować się najczęściej na wysokości 50–55 cm, a zawory około 10–15 cm powyżej niej. Wymiary trzeba dopasować do rodzaju umywalki, szafki, syfonu i konkretnej baterii.
Standardowe wysokości zaworów i odpływu
Za punkt odniesienia przyjmuje się gotową podłogę, czyli powierzchnię po ułożeniu płytek wraz z klejem. Wysokość zaworów i odpływu należy mierzyć do ich osi, a nie do górnej lub dolnej krawędzi elementu.
Dla typowej umywalki wiszącej lub meblowej można przyjąć następujące wartości:
- odpływ kanalizacyjny – 50–55 cm od gotowej podłogi do osi rury,
- zawory kątowe – 55–65 cm od gotowej podłogi,
- różnica wysokości – około 10–15 cm między osią odpływu a zaworami,
- rozstaw zaworów – symetrycznie względem osi umywalki, zgodnie z wymiarami baterii i szafki.
Nie jest to wymiar niezależny od wyposażenia. Przy umywalce nablatowej lub szafce z szufladami odpływ może trzeba będzie obniżyć, aby zmieścić syfon i nie zablokować prowadnic.
Wysokość przyłączy a typ umywalki
Standardowa wysokość górnej krawędzi umywalki dla większości dorosłych wynosi około 85–90 cm od gotowej podłogi. Przy modelu nablatowym wysokość misy trzeba dodać do wysokości blatu, dlatego sam blat montuje się niżej.
| Typ umywalki | Wysokość krawędzi (cm) | Wysokość odpływu (cm) | Wysokość zaworów (cm) |
|---|---|---|---|
| Wisząca | 85–90 | 50–55 | 55–65 |
| Meblowa lub wpuszczana w blat | 85–90 | 45–55 | 55–65 |
| Nablatowa | 85–90 | 40–50 | 50–60 |
Wartości w tabeli są orientacyjne. Ostateczna wysokość zależy od wysokości misy, blatu, korpusu szafki oraz konstrukcji syfonu. Przy umywalce nablatowej niski blat nie oznacza automatycznie wyżej położonych zaworów, ponieważ pod blatem trzeba pozostawić miejsce na odpływ i elementy mebla.
Jak zaplanować przyłącza przed bruzdowaniem?
Przed wykonaniem bruzd lub wyprowadzeniem rur sprawdź wszystkie elementy, które będą znajdować się pod umywalką. Najbezpieczniej przejść przez kolejne pomiary w następującej kolejności:
- Ustal wysokość gotowej podłogi, uwzględniając płytki i klej. Jeśli pomiar wykonujesz przed wykończeniem posadzki, dolicz zwykle około 2 cm, ale sprawdź rzeczywistą grubość planowanych warstw.
- Wyznacz docelową wysokość górnej krawędzi umywalki, a przy modelu nablatowym odejmij wysokość misy, aby obliczyć poziom blatu.
- Sprawdź rysunek techniczny szafki i rozmieszczenie prowadnic. Syfon oraz zawory nie powinny wypadać w miejscu szuflady ani jej mechanizmu.
- Wyznacz oś umywalki i rozmieść zawory symetrycznie po jej bokach. Ich dokładny rozstaw dopasuj do baterii oraz długości wężyków.
- Porównaj położenie odpływu z wymiarami syfonu. Zostaw przestrzeń na jego podłączenie bez nadmiernego wyginania rur i stosowania wielu przedłużek.
Przy baterii stojącej, czyli sztorcowej, zawory podłącza się zwykle elastycznymi wężykami. Najczęściej spotykany jest zawór kątowy z wejściem 1/2 cala i wyjściem 3/8 cala, ale rozmiar trzeba sprawdzić w dokumentacji baterii. Bateria podtynkowa wymaga zupełnie innych obliczeń. Jej korpus, głębokość osadzenia i wysokość wylewki muszą wynikać z instrukcji producenta, dlatego nie należy przenosić standardów dla baterii stojącej na instalację podtynkową.
Na co uważać?
Najczęstsze błędy przy wyznaczaniu wysokości przyłączy wynikają z pominięcia wyposażenia, które zostanie zamontowane dopiero po wykonaniu instalacji:
- Zbyt krótka instalacja – wężyki nie dosięgają zaworów albo są naprężone podczas podłączania.
- Kolizja z prowadnicami szuflad – zawory lub rury wypadają dokładnie za elementem konstrukcyjnym mebla.
- Brak miejsca na syfon – odpływ znajduje się zbyt wysoko albo zbyt blisko dna szafki.
- Pominięcie grubości płytek i kleju – przyłącza po wykończeniu ścian znajdują się niżej, niż zakładano.
- Nieprzemyślana wysokość baterii podtynkowej – jej położenie nie pasuje do krawędzi misy ani kierunku odpływu.
Przed zamknięciem bruzd porównaj wymiary z rysunkami technicznymi umywalki, mebla, syfonu i baterii. Dla typowej umywalki najczęściej wystarczy układ: odpływ na wysokości 50–55 cm oraz zawory 10–15 cm wyżej, ale nietypowa misa lub zabudowa meblowa może wymagać korekty.
