Kabel do lustra LED wyprowadza się zwykle na wysokości 170–180 cm od poziomu gotowej podłogi, w osi pionowej tafli. To wartość orientacyjna, a nie uniwersalny wymiar. Ostateczne położenie puszki musi wynikać z rysunku technicznego konkretnego modelu, ponieważ zasilacz, zaciski lub zawieszki mogą znajdować się w różnych miejscach. Przewód powinien znaleźć się całkowicie za lustrem, najczęściej 10–20 cm poniżej jego górnej krawędzi.
Na jakiej wysokości wyprowadzić kabel do lustra?
Punkt zasilania wyznaczaj od gotowej podłogi, czyli poziomu po ułożeniu płytek, a nie od surowej wylewki. Różnica kilku centymetrów może przesunąć puszkę poza obrys tafli. Warto uwzględnić także grubość kleju i płytek, jeśli instalację wykonujesz przed pracami wykończeniowymi.
W typowej łazience lustro ma dolną krawędź około 115–125 cm nad podłogą, a jego środek znajduje się w pobliżu 150–170 cm. W takim układzie kabel rzeczywiście często wypada na wysokości 170–180 cm. Nie stosuj tego zakresu bez sprawdzenia dokumentacji, gdy lustro jest bardzo wysokie, niskie albo ma przyłącze umieszczone nietypowo.
Jak obliczyć wysokość puszki pod konkretne lustro?
Do wyznaczenia punktu przyłączenia potrzebujesz wysokości dolnej krawędzi lustra, jego wysokości oraz odległości przyłącza od górnej krawędzi. Obliczenie wykonaj w następującej kolejności:
- Ustal dolną krawędź tafli – zmierz jej wysokość od gotowej podłogi, uwzględniając położenie umywalki i baterii.
- Dodaj wysokość lustra – otrzymasz poziom jego górnej krawędzi.
- Odejmij odstęp przyłącza od góry – użyj wartości z rysunku technicznego, a jeśli producent podaje zakres, sprawdź dokładne położenie zacisków.
- Wyznacz oś pionową – puszka powinna wypaść w osi lustra, chyba że instrukcja wskazuje inne miejsce.
Wzór wygląda tak: wysokość dolnej krawędzi + wysokość lustra – odstęp przyłącza od górnej krawędzi = wysokość punktu zasilania.
Przykład: jeśli dolna krawędź znajduje się na wysokości 120 cm, a lustro ma 80 cm wysokości, górna krawędź wypada na 200 cm. Przyłącze umieszczone 10–20 cm poniżej góry znajdzie się na wysokości około 180–190 cm.
W przypadku lustra zaczynającego się nisko, na przykład na wysokości 100 cm, punkt zasilania może wypaść znacznie niżej. Liczy się nie sama wysokość od podłogi, lecz to, aby puszka, złączki i zapas przewodu zostały całkowicie zasłonięte przez taflę.
Typowe wysokości elementów przy lustrze
| Element | Typowa wysokość od gotowej podłogi | Uwagi |
|---|---|---|
| Puszka lub wypust kabla | 170–180 cm | Wartość orientacyjna, punkt musi znaleźć się za taflą |
| Środek lustra | około 150–170 cm | Zależny od wzrostu domowników i wymiarów tafli |
| Dolna krawędź lustra | około 115–125 cm | Zwykle 20–30 cm nad najwyższym punktem umywalki |
| Włącznik ścienny | około 110–130 cm | Dotyczy instalacji bez sensora dotykowego |
Jaki przewód i puszkę zastosować?
Przy typowym lustrze z wbudowanym zasilaczem stosuje się przewód trójżyłowy 3 × 1,5 mm², prowadzony zgodnie z projektem instalacji i zabezpieczeniami obwodu. Jeśli lustro ma zewnętrzny zasilacz 12 lub 24 V, sposób prowadzenia przewodu oraz jego przekrój wynikają z instrukcji urządzenia i odległości między zasilaczem a lustrem.

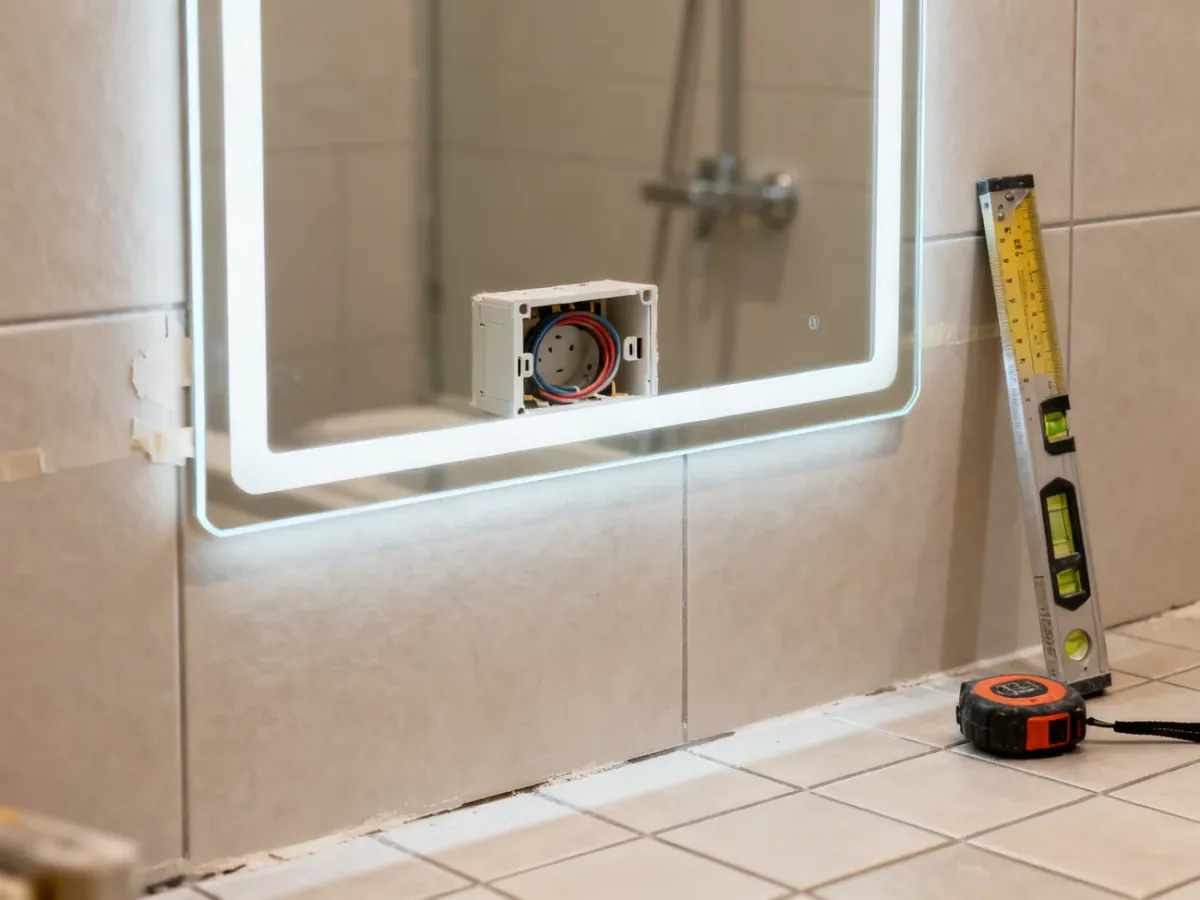

Za taflą sprawdza się pogłębiona puszka podtynkowa, która mieści połączenia bez wypychania lustra od ściany. W ścianie z płyt gipsowo-kartonowych użyj puszki przeznaczonej do tego podłoża. Zostaw 15–20 cm zapasu przewodu, aby można było swobodnie wykonać połączenie i ewentualnie serwisować lustro.
Jeśli punkt znajduje się w strefie podwyższonego ryzyka zachlapania, dobierz osprzęt o klasie co najmniej IP44, zgodnie z przeznaczeniem konkretnego produktu. Położenie przewodu trzeba ocenić względem stref ochronnych określanych przez normę PN-HD 60364-7-701. Obwód łazienki powinien być zabezpieczony wyłącznikiem różnicowoprądowym 30 mA.
Nie umieszczaj zasilacza w szczelnej, niewentylowanej puszce. Element ten wydziela ciepło i musi mieć warunki określone przez producenta oraz dostęp serwisowy.
Prace przy instalacji 230 V w łazience powinien wykonać elektryk z odpowiednimi kwalifikacjami, w tym uprawnieniami SEP. Samodzielne podłączanie przewodów w pomieszczeniu mokrym wiąże się z ryzykiem porażenia i może mieć wpływ na bezpieczeństwo oraz gwarancję produktu.
Co sprawdzić przed tynkowaniem i płytkowaniem?
Przed zamknięciem bruzdy sprawdź wszystkie poniższe punkty:
- Model lustra – masz kartę techniczną z wymiarami i położeniem przyłącza.
- Wysokość – wszystkie pomiary wykonano od gotowej podłogi, z uwzględnieniem płytek.
- Położenie puszki – znajduje się w osi lustra i całkowicie za jego obrysem.
- Zapas przewodu – pozostawiono 15–20 cm przewodu do wykonania połączeń.
- Strefa ochronna – sprawdzono klasę IP osprzętu i zabezpieczenie różnicowoprądowe 30 mA.
- Rodzaj sterowania – zaplanowano sensor w tafli, włącznik ścienny albo dodatkową żyłę sterującą.
- Ściana – w przypadku płyt g-k przygotowano wzmocnienie pod ciężar lustra i jego kotwy.
- Dokumentacja – wykonano zdjęcia trasy przewodu z widocznymi wymiarami przed tynkowaniem.
Najbezpieczniejsza zasada brzmi: najpierw wybierz konkretne lustro i sprawdź jego rysunek techniczny, a dopiero potem wyznacz kabel. Zakres 170–180 cm może pomóc rozpocząć planowanie, lecz prawidłowy punkt zasilania zawsze określają wymiary tafli i położenie przyłącza producenta.
