Nie ma jednego uniwersalnego miejsca na odpływ wanny. Podejście kanalizacyjne trzeba wyznaczyć według karty technicznej konkretnego modelu i zastosowanego syfonu, jeszcze przed wykonaniem wylewki. Szczególnie precyzyjnie należy zaplanować wannę wolnostojącą, ponieważ jej odpływ oraz często także przyłącza baterii prowadzi się w podłodze.
Gdzie umieścić odpływ zależnie od typu wanny?
O położeniu odpływu decydują przede wszystkim pozycja otworu w dnie wanny, wymiary syfonu i sposób ustawienia wyposażenia. Nawet dwa modele o podobnej długości mogą mieć odpływ centralny albo przesunięty względem osi. Dlatego obrys pomieszczenia lub ogólny rzut wanny nie wystarcza do wykonania instalacji.
| Typ wanny | Lokalizacja odpływu | Wymagania serwisowe |
|---|---|---|
| Wolnostojąca | Najczęściej w podłodze, dokładnie pod odpływem wanny | Potrzebne jest precyzyjne wyznaczenie osi oraz miejsce na syfon i rurę odpływową. Dostęp serwisowy trzeba zaplanować zgodnie z konstrukcją modelu. |
| Przyścienna | Zwykle przy ścianie lub w strefie ukrytej za wanną | Instalację można częściowo schować w zabudowie, ale należy zostawić możliwość demontażu syfonu i kontroli połączeń. |
| Do zabudowy | Według położenia odpływu w dnie, często w pobliżu ściany lub osi wanny | Zabudowa nie może trwale blokować syfonu. Należy przewidzieć panel, otwór rewizyjny albo inne rozwiązanie umożliwiające serwis. |

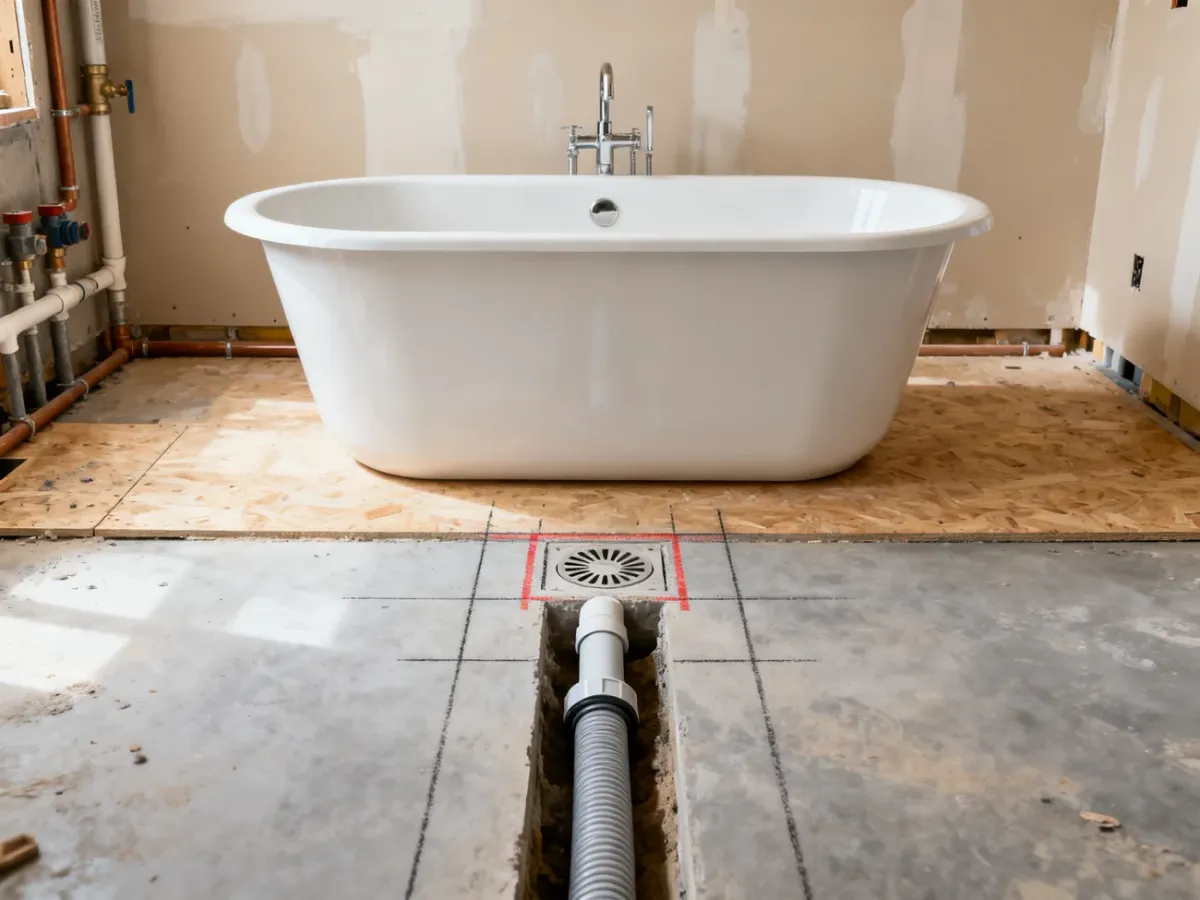

W przypadku modeli wolnostojących podejście wykonuje się zwykle w podłodze przed jej wykończeniem. Przykładowo, producent może przewidzieć odpływ dokładnie pośrodku wanny, ale inny model o podobnym kształcie może mieć go przesuniętego. Wanny z fabrycznie dołączonym zestawem odpływowo-przelewowym także wymagają sprawdzenia wymiarów montażowych, ponieważ dołączony syfon nie musi mieć takiej samej wysokości jak element dostępny z innej serii.
W wannie przyściennej lub przeznaczonej do obudowania lokalizacja jest zwykle mniej kłopotliwa, ponieważ część instalacji można ukryć za panelem. Nie oznacza to jednak, że odpływ można umieścić dowolnie. Trzeba zachować położenie króćca syfonu, właściwy poziom oraz miejsce potrzebne do skręcenia i późniejszego rozebrania połączenia.
Jak wyznaczyć miejsce odpływu przed wylewką?
Najbezpieczniej wykonać oznaczenia na surowej, przygotowanej posadzce, korzystając z rzeczywistych wymiarów wanny i syfonu. Sama długość oraz szerokość produktu nie określają jeszcze punktu podłączenia.
Postępuj w następującej kolejności:
- Wybierz konkretny model wanny i ustal jego docelowe ustawienie względem ścian, drzwi oraz innych urządzeń.
- Uzyskaj kartę techniczną. Sprawdź w niej położenie otworu odpływowego, wymiary podstawy, wysokość wanny i sposób prowadzenia przyłącza.
- Zweryfikuj syfon dołączony do zestawu albo wybrany osobno. Zwróć uwagę na jego wysokość, kierunek wyjścia i wymagane miejsce montażowe.
- Przenieś obrys wanny oraz jej oś na podłogę. Następnie zaznacz punkt, w którym króciec syfonu połączy się z podejściem kanalizacyjnym.
- Sprawdź poziom instalacji i zaplanuj spadek rury w stronę pionu kanalizacyjnego. Dla podejścia kanalizacyjnego przyjmuje się często spadek co najmniej 2%, ale ostateczne rozwiązanie powinno uwzględniać średnicę, długość i układ przewodu oraz wymagania wykonawcze.
- Ustaw wannę kontrolnie lub użyj szablonu, jeśli producent go udostępnia. Dopiero po sprawdzeniu osi, wysokości i możliwości podłączenia wykonaj wylewkę oraz warstwy wykończeniowe.
Wolna przestrzeń pod wanną ma znaczenie większe niż sama średnica rury. Syfon musi zmieścić się bez naprężeń, a przewód powinien mieć możliwość wykonania wymaganego spadku. Gdy poziom podłogi jest ograniczony, można rozważyć syfon niskoprofilowy, ale trzeba potwierdzić jego kompatybilność z wanną i wymaganym przepływem.
Poziomowanie wanny sprawdza się przed ostatecznym podłączeniem. Nie należy kompensować dużych różnic wysokości przypadkowym wyginaniem przewodu elastycznego, ponieważ może to utrudnić odpływ, sprzyjać gromadzeniu zanieczyszczeń i zwiększać ryzyko nieszczelności. Po montażu wykonaj próbę odpływu i sprawdź połączenia przy napełnionej wannie.
Na co uważać przy montażu odpływu?
Najdroższe przeróbki wynikają zwykle z wykonania instalacji przed wyborem konkretnej wanny albo z pominięcia miejsca potrzebnego na syfon. Szczególnej uwagi wymagają następujące sytuacje:
- Brak wymaganego spadku przewodu może spowolnić odpływ i utrudnić prawidłową pracę instalacji.
- Zbyt wysoka zabudowa albo za mała przestrzeń pod wanną może uniemożliwić zamontowanie syfonu.
- Brak dostępu serwisowego utrudnia wymianę uszczelek, czyszczenie i usunięcie ewentualnej awarii.
- Złe wycentrowanie odpływu względem wanny może uniemożliwić połączenie bez naprężeń.
- Pominięcie ogrzewania podłogowego lub konstrukcji stropu może doprowadzić do kolizji instalacji albo problemów z obciążeniem.
Wanna wolnostojąca napełniona wodą i obciążona przez użytkownika może stanowić znaczne obciążenie. Przy stropie drewnianym, starej posadzce lub skomplikowanym układzie istniejących rur lokalizację i sposób prowadzenia instalacji należy skonsultować z wykonawcą.
Co sprawdzić przed montażem?
Przed zamknięciem instalacji i wykonaniem wylewki potwierdź wszystkie poniższe punkty:
- Masz kartę techniczną konkretnego modelu wanny, a nie tylko jego ogólne wymiary.
- Znasz wysokość i kierunek wyjścia zastosowanego syfonu.
- Sprawdziłeś, czy odpływ w wannie znajduje się centralnie, czy jest przesunięty.
- Wyznaczyłeś oś odpływu względem rzeczywistego obrysu wanny i ścian.
- Zaplanowałeś spadek przewodu w stronę pionu kanalizacyjnego.
- Zostawiłeś dostęp do syfonu i połączeń wymagających późniejszej kontroli.
- Zweryfikowałeś, czy podejście nie koliduje z ogrzewaniem podłogowym, konstrukcją stropu ani innymi instalacjami.
Najbezpieczniej zamknąć etap planowania dopiero wtedy, gdy masz jednocześnie wybrany model wanny, kartę techniczną, konkretny syfon oraz ustalone wykończenie podłogi. Przy wannie wolnostojącej podejście odpływowe powinno być przygotowane z odpowiednim wyprzedzeniem, ponieważ po wykonaniu posadzki przesunięcie go może oznaczać kucie i zmianę całego układu.
